MR-Universal - пример установки подогрева зеркал ГЭН

Отчёт по установке подогрева зеркал MR-Universal  на автомобиль toyota corolla

Что потребуется:
1.Нагревательный элемент
2.Реле + Соккет
3.Провод 3 метра
4.Соединительные клеммы папа-мама около 20 шт
5.Изолента или термоусадка
6.Дополнительная кнопка вкл/выкл
7.Предохранитель
8.Очиститель
9.Скотч 2-ух сторонний

Сам процесс:

Снимаем уши(зеркала) с машины, моем и снимаем зеркальный элемент. Для этого поднимаем зеркало вверх(чтоб с низу была щель) там есть 2 защёлки(именно с низу!!!) аккуратненько поддеваем их плоской отвёрткой и снимаем.

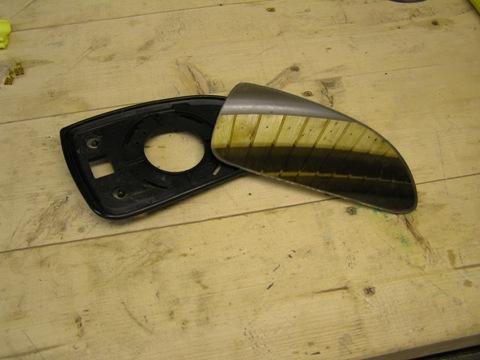

Затем нужно отделить само зеркало от пластинки(у меня одно было приклеено, а второе нет), снимаются путём прогрева бортиков зеркала(можно использовать фен для волос, или опустить в горячую воду)и отделяем зеркало от корпуса.
автонаходка, интернет-магазин

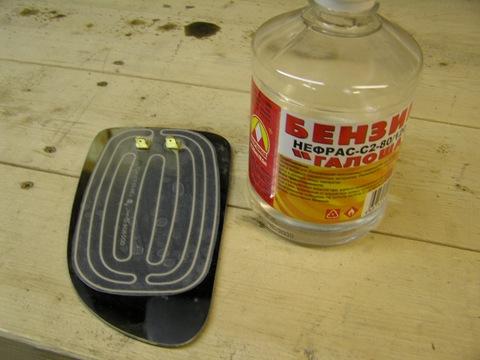

Всё обезжириваем, подрезаем нагревательные элементы под зеркало и клеим его на двухсторонний скотч к зеркалу.
автонаходка, интернет-магазин

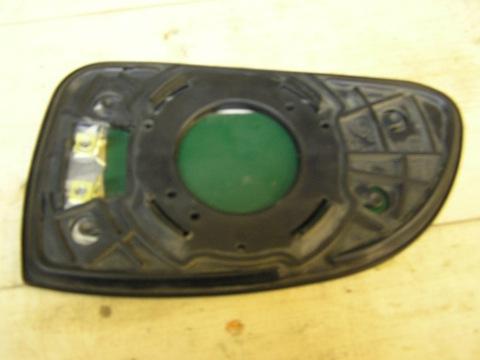

Затем ставим зеркало на место, предварительно прорезав место под провода.
автонаходка, интернет-магазин

далее, я прокидывал провода через ухо к двери(предварительно протащив туда 1 провод), оди провод цепляем на массу, а второй к тому, что протащили.
Устанавливаем зеркало на дверь
Подключение. Тут есть 2 варианта, через доп кнопку или совместно с подогревом заднего стекла(в любом случае через реле и предохранитель). Я выбрал вариант с кнопкой. Изначально использовал кнопку от Ваз 2115(подогрев заднего стекла

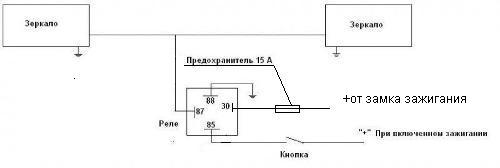

Схема подключения.
Один провод у каждого зеркала подключаем к массе, а второй к тому, что провели, затем смотрим куда хотим поставить(я захотел рядом с регулировкой зеркал), тащим все провода туда. Там находим провод(желательно посолиднее, можно с замка зажигания) на котором появляется "+" только когда включено зажигание! Этот провод подключаем к реле на 85 и 30 контакты, 88 контакт подключаем на массу, а 87 к проводам от зеркал.

www.ise7.com
ВАШИ КОММЕНТАРИИ:

Никнейм или Ф.И.О.:

E-mail:
Комментарий:
Загрузить файл (jpg, jpeg, gif):
Защита от спама:  Защитный код - вычислите выражение и впишите ответ

Список комментариев

  1. 20.03.2016 21:09 buikoandrei
    схема не правильная,какой смысл с реле если вся нагрузка на кнопку

    21.03.2016 10:17 Автонаходка, Олег Рахманин


    Здравствуйте, спасибо за замечание, просто статью не мы писали, и схему не мы чертили, там есть ссылка на источник откуда была статья, схему мы подправили, если есть замечания по ней или предложения то пишите.
