Самостоятельная установка подогревателей резервуарного типа, на примере подогревателя Северс
Самостоятельная установка подогревателя:
ПРИНЦИП ДЕЙСТВИЯ, ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ И ИНСТРУКЦИИ ПО УСТАНОВКЕ
Работа предпусковых подогревателей основана на принципе термосифона или естественной циркуляции жидкости. Когда жидкость нагревается в подогревателе, плотность уменьшается и жидкость поднимается вверх, выходит из подогревателя и уходит в двигатель, где, отдав тепло, опускается вниз, на вход в подогреватель. Происходит постоянное движение жидкости по замкнутому циклу. Что бы избежать перегрева охлаждающей жидкости, на входе в подогреватель устанавливают термостат, который, при достижении максимальной температуры, отключает нагревательный элемент подогревателя.
ВНИМАНИЕ!
Проверьте систему охлаждения перед установкой. Данные подогреватели разработаны для антифриза или тосола. В системе охлаждения не допускается наличие осадка или посторонних включений, а также любых присадок для устранения течи радиатора.
УСТАНОВКА
Подогреватель должен быть установлен в горизонтальном положении входным и выходным патрубками вверх. Подогреватель должен располагаться в максимально низкой точке. Соединение подогревателя с системой охлаждения должно осуществляться в двух удаленных друг от друга местах (вход подогревателя и выход из подогревателя). Вход подогревателя должен соединяться с нижней точкой системы охлаждения; выход из подогревателя с верхней точкой (см.рис.1 и 5). Вход в подогреватель НЕ должен располагаться выше точки присоединения к двигателю (рис.2). Выход из подогревателя не должен иметь дугообразных перегибов, в которых может скапливаться воздух, препятствующий циркуляции жидкости (рис.3). При присоединении подогревателя к патрубкам через тройники, нельзя производить врезку между термостатом и радиатором, как показано на рис.4 при таком соединении греться будет радиатор, а не двигатель.
ВНИМАНИЕ!
Для соблюдения правил по технике безопасности необходимо подключать подогреватель к трех проводной однофазной питающей сети 220 Вольт с заземляющим контактом через автоматический выключатель с током защиты 10 Ампер (для 1,5 кВт, 2,0 кВ) и 16 Ампер (для 3,0 кВт). Совместно с автоматическими выключателями рекомендуется использовать устройство защитного отключения (УЗО), которое обеспечивает защиту людей от поражения электрическим током при косвенном или прямом прикосновении к поврежденным проводам или неизолированным частям электрооборудования, а также обеспечивает противопожарную защиту потребителей при возникновении токов утечки в электрической сети.
Кроме того нельзя включать подогреватель при работающем двигателе. Нельзя включать подогреватель без охлаждающей жидкости.
| Схемы установки подогревателя на двигатель | |||
| № | Расположение термостата | На блоке двигателя имеется сливная пробка | На блоке двигателя отсутствует сливная пробка |
| 1 | Если термостат находится на нижнем патрубке радиатора | 1) забор ОЖ из блока двигателя со сливной пробки через штуцер, подача ОЖ в верхний патрубок радиатора через тройник. | 1) забор ОЖ с патрубка "обратки" печки через тройник, подача ОЖ в верхний патрубок радиатора через тройник |
| 2 | Если термостат находится на верхнем патрубке радиатора | 1) забор ОЖ с нижнего шланга радиатора через тройник, подача ОЖ в блок двигателя в сливную пробку через штуцер. | 1) забор ОЖ с нижнего шланга радиатора через тройник, подача ОЖ в шланг "подачи" печки. |
| 2) забор ОЖ со сливной пробки блока двигателя через штуцер, подача ОЖ в шланг "подачи" печки. | 2) забор ОЖ с патрубка "обратки" печки через тройник, подача ОЖ в шланг "подачи" печки через тройник. | ||
Применяемость универсального монтажного комплекта №2000, для машин японского производства.
|
HONDA
|
|||
|
№
|
Марка автомобиля
|
Модель двигателя
|
Примерная схема установки подогревателя
|
|
1
|
Honda StepWGN
|
K20A
|
Забор ОЖ: с патрубка обратки печки в передней части двигателя, перед входом в термостат, через тройник.
Подача ОЖ: в верхний патрубок радиатора через тройник. |
|
2
|
Honda CR-V
|
B20B
|
Забор ОЖ: из блока двигателя со сливной пробки через штуцер.
Подача ОЖ: в верхний патрубок радиатора через тройник. |
|
3
|
Honda Stream
|
D17A
|
Забор ОЖ: из патрубка обратки печки перед входом в термостат через тройник.
Подача ОЖ: в верхний патрубок радиатора через тройник. |
|
4
|
Honda fit
|
|
Забор ОЖ: со сливного отверстия в блоке двигателя через штуцер.
Подача ОЖ: в верхний патрубок радиатора через тройник. |
|
5
|
Honda FR-V
|
К20А
|
Забор ОЖ: со сливного отверстия в блоке двигателя через штуцер или с патрубка обратки печки.
Подача ОЖ: в верхний патрубок радиатора через тройник. |
|
6
|
Honda Torneo, Аccord
|
(doнc,vtec)
|
Забор ОЖ: с обратного патрубка печки через тройник.
Подача ОЖ: в верхний патрубок радиатора через тройник. |
|
7
|
Honda Torneo
|
F18B
|
Забор ОЖ: с патрубка обратки печки через тройник.
Подача ОЖ: в блок в сливную пробку через штуцер. |
|
8
|
Honda Civic Hybrid
|
LD02 или L13A
|
Забор ОЖ: со сливного отверстия в блоке двигателя через штуцер.
Подача ОЖ: в верхний патрубок радиатора через тройник, в сливной пробке сверлится отверстие и нарезается резьба под штуцер. |
|
Mitsubishi
|
|||
|
№
|
Марка автомобиля
|
Модель двигателя
|
Примерная схема установки подогревателя
|
|
1
|
Mitsubishi L-200 2008 г
|
2,5 дизель
|
Забор ОЖ: с обратного патрубка печки через тройник.
Подача ОЖ: в верхний патрубок радиатора через тройник. Дополнительно нужно будет самостоятельно найти тройник 35*35*14. |
|
2
|
Mitsubishi Padgero
|
4D56
|
Забор ОЖ: со сливной пробки блока цилиндров через штуцер. Подача ОЖ: в верхний патрубок радиатора при условии, что термостат на нижнем патрубке, либо к крану отопителя. Дополнительно нужно будет самостоятельно найти тройник 35*35*14.
|
|
3
|
Mitsubishi Galant
|
4G63 2.0
|
Забор ОЖ: со сливной пробки блока цилиндров через штуцер. Подача ОЖ: в верхний патрубок радиатора при условии, что термостат на нижнем патрубке, либо к крану отопителя.
|
|
4
|
Mitsubishi Delika
|
4M40
|
Забор ОЖ: с патрубка обратки печки через тройник.
Подача ОЖ: в сливную пробку в блоке двигателя через штуцер. |
|
5
|
Mitsubishi canter
|
4d33
|
Забор ОЖ: со сливного отверстия в блоке двигателя через штуцер. Подача ОЖ: в верхний патрубок радиатора через тройник.
|
|
6
|
Mitsubishi Padgero IO
|
4G93
|
Забор ОЖ: со сливного отверстия в блоке двигателя через штуцер.
Подача ОЖ: в верхний патрубок радиатора через тройник. Дополнительно нужно будет самостоятельно найти тройник 35*35*14. |
|
7
|
Mitsubishi Outlender XL
|
6B31
|
Забор ОЖ: со сливного отверстия в блоке двигателя через штуцер или с патрубка обратки печки через тройник.
Подача ОЖ: в верхний патрубок радиатора через тройник. Дополнительно нужно будет самостоятельно найти тройник 35*35*14. |
|
Nissan
|
|||
|
№
|
Марка автомобиля
|
Модель двигателя
|
Примерная схема установки подогревателя
|
|
1
|
Nissan
|
SR20
|
Забор ОЖ: со сливной пробки блока цилиндров через штуцер.
Подача ОЖ: в верхний патрубок радиатора через тройник при условии, что термостат на нижнем патрубке, либо к крану отопителя. |
|
2
|
Nissan maksima, cefiro
|
VQ 20
|
Забор ОЖ: с блока двигателя через угольник и штуцер.
Подача ОЖ: в верхний патрубок радиатора. Дополнительно нужно будет самостоятельно найти угольник К1/4. |
|
3
|
Nissan primera
|
GA16DE
|
Забор ОЖ: со сливного отверстия в блоке двигателя через штуцер. Подача ОЖ: в верхний патрубок радиатора через тройник.
|
|
4
|
Nissan March
|
CG 10
|
Забор ОЖ: с обратки печки через тройник.
Подача ОЖ: в печной шланг который заходит в головку (подача печки). Дополнительно к нему нужно будет найти самостоятельно тройник 28*28*14. |
|
5
|
Nissan Pathfinder
|
YD
|
Забор ОЖ: со сливной пробки, которая находится возле термостата через удлинитель и штуцер.
Подача ОЖ: в верхний патрубок радиатора через тройник. Дополнительно нужно будет самостоятельно найти тройник 35*35*14 и удлинитель. |
|
Suzuki
|
|||
|
№
|
Марка автомобиля
|
Модель двигателя
|
Примерная схема установки подогревателя
|
|
1
|
Suzuki esсudo
|
J 20 A
|
Забор ОЖ: с патрубка обратки печки через тройник.
Подача ОЖ: в заглушку блока двигателя через штуцер. |
|
2
|
Suzuki SX 4
|
|
1)Забор ОЖ: с патрубка обратки печки через штуцер.
Подача ОЖ: в верхний патрубок радиатора при условии что в нём нет термостата. 2)Забор ОЖ: со сливной пробки блока цилиндров через штуцер. Подача ОЖ: в шланг печки не связанный с помпой через тройник. |
|
3
|
Suzuki esсudo
|
G16A
|
Забор ОЖ: с нижнего шланга радиатора через тройник. Подача ОЖ: в патрубок подачи печки через тройник.
|
|
Toyota
|
|||
|
№
|
Марка автомобиля
|
Модель двигателя
|
Примерная схема установки подогревателя
|
|
1
|
Toyota
|
3s-fe
|
Забор ОЖ: со сливного отверстия в блоке двигателя через штуцер. Подача ОЖ: в верхний патрубок радиатора через тройник.
|
|
2
|
Toyota
|
1jz
|
Забор ОЖ: с обратного патрубка печки через тройник. Подача ОЖ: в верхний патрубок радиатора через тройник.
|
|
3
|
TOYON ACE
|
2СТ
|
Забор ОЖ: с нижнего патрубка радиатора через тройник или с обратного патрубка печки через тройник. Подача ОЖ: в сливное отверстие блока двигателя через штуцер.
|
|
4
|
Toyota Lit Ace
|
3с
|
Забор ОЖ: с нижнего патрубка радиатора через тройник.
Подача ОЖ: в сливное отверстие блока двигателя через штуцер. |
|
5
|
Toyota
|
1NZ-FE
|
Забор ОЖ: патрубка обратки печки через тройник. Подача ОЖ: в сливное отверстие блока двигателя через штуцер.
|
|
6
|
Toyota Sprinter 96 г.
|
5A-FE
|
Забор ОЖ: со сливного отверстия в блоке двигателя через штуцер. Подача ОЖ: в верхний патрубок радиатора через тройник.
|
|
7
|
Toyota Авенсис
|
1zz
|
Забор ОЖ со сливного отверстия в блоке двигателя через штуцер.
Подача ОЖ: в верхний патрубок радиатора через тройник. |
|
8
|
Toyota Land Cruiser 80
|
1 HD - T
|
Забор ОЖ: со сливной пробки блока цилиндров через штуцер. Подача ОЖ: в верхний патрубок радиатора при условии, что термостат на нижнем патрубке, либо к крану отопителя.
|
|
9
|
Toyota BB
|
2NZ
|
Забор ОЖ: со сливной пробки блока цилиндров через штуцер. Подача ОЖ: в верхний патрубок радиатора при условии, что термостат на нижнем патрубке, либо к крану отопителя.
|
|
10
|
Toyota Surf
|
3RZ
|
Забор ОЖ: со сливной пробки блока цилиндров через штуцер. Подача ОЖ: в верхний патрубок радиатора при условии, что термостат на нижнем патрубке, либо к крану отопителя.
|
|
11
|
Toyota Cresta
|
2LT - E
|
Забор ОЖ: со сливной пробки блока цилиндров через штуцер. Подача ОЖ: в верхний патрубок радиатора при условии, что термостат на нижнем патрубке, либо к крану отопителя.
|
|
12
|
Toyota carina e
|
2C 2.0 дизель
|
Забор ОЖ: с патрубка обратки печки через тройник.
Подача ОЖ: в заглушку в двигателе через штуцер, заглушка диаметром 35мм с внутренней резьбой. |
|
13
|
Toyota corolla (2002-2006)
|
3zz
|
Забор ОЖ: с патрубка обратки печки через тройник.
Подача ОЖ: в верхний патрубок радиатора через тройник. |
|
14
|
Toyota harrier
|
1MZ
|
Забор ОЖ: со сливного отверстия блока двигателя через штуцер. Подача ОЖ: в верхний патрубок радиатора через тройник.
|
|
15
|
Toyota dyna
|
5L (3 л дизель)
|
Забор ОЖ: с обратного патрубка печки через тройник.
Подача ОЖ: в сливное отверстие в блоке двигателя через штуцер. |
|
16
|
Toyota cami или Daihatsu terios
|
HC
|
Забор ОЖ: с обратного патрубка печки через тройник.
Подача ОЖ: в верхний патрубок радиатора через тройник. |
публикация с сайта Лидер
Каталог для заказа подогревателей и монтажных комплектов.
ВОПРОСЫ И ОТВЕТЫ:
Список комментариев
- Здравствуйте! Подскажите пожалуйста! Купил подогреватель Северс М 1,5 Кв и монтажный комплект 1705. Автомобиль Рено Логан 2017 г.в. Двигатель К7М, 1,6, восьмиклапанный. Подскажите, не могу понять откуда сделать забор О Ж! В инструкции сказано что забор нужно сделать с патрубка, кот. идет с расширительного бачка на нижний патрубок радиатора. Но на моем авто он идет очень низко, вдоль защиты двигателя и чуть выше ее. А сам расширительный бачок расположен с правой стороны авто, а не с левой. Если я подключу забор О Ж согласно схеме он будет ниже самого подогревателя. Возможно ли подключить оба патрубка подогревателя в разрез патрубков печки, как написано у вас? Будет ли достаточная циркуляция?
- Подскажите пожалуйста схему подключения подогревателя на ниссан цефир, кузов А33
- здравствуйте спасибо за информацию ,а то я уже подумал фен внедрять в воздухофильтр . у меня ga16de
- Здравствуйте,нужна схема установки электро подогреватель Старт на двигатель ямз 238(маз)
Скажите пожалуйста, для чего синий провод в комплекте Defa, который подсоединяется к ключу зажигания по схеме? Что он включает? Можно ли его использовать для дистанционного включения? - Здравствуйте подскажите как установить электроподогреватель без насоса, на хёндай туссан CRDI D4EA.
- Подскажите пожалуйста схему подключения подогревателя 1,5квт на фольксваген б-4
- Как установить подогреватель на Волгу 31105 мотор Крайслер ?
- Sss
- Подскадите пожалуйста от куда делать забор и куда выводить выкед из подогрева Webasto ам Nissan Synnu 2000 год двигатель QG15. И ещё подскажите все врезки делать через тройники ни где патрубки глушить не надо? Заранее спасибо за помощь.
04.01.2017 12:31 Автонаходка, Олег Рахманин
Здравствуйте вот типовая схема установки автономного отопителя.
Классический вариант установки
.jpg)
- Подскажите пожалуйста куда врезать подогреватель сервим -м в пежо партнер типи
- подскажите куда врезать подогрев старт турбо с помпой на хонду аккорд 8 2.0
- подскажите куда врезать подогрев старт турбо с помпой на хонду аккорд 8 2.0
- Подскажите пожалуйста схему подключения подогревателя старт 1,5квт на фольксваген т-4 двигатель ААВ
- Подскажите как установить электрический предпусковой отопитель Северс 1,5квт на тойоту короллу 2004г. И сколько времени он должен быть подключен приблизительно к электросети?
Отопитель с обратным клапаном и без монтажного комплекта - нужна схема подключения подогревателя без насоса Сузуки Витара J20 2литра
- подогрев без насоса в какие места врезать на рено лагуна 2 подскажите пожалуйста
- как на рено лагуна подключить подогреватель в какие места
- подскажите пожалуйста как установить подогреватель энап 01 на рено лагуна2
- Здраствуйте подскажите пожалуйста схему установки подогревателя на Рено-Меган3, 1.4tsi.рекомендованная мощность подогревателя?сам планирую северс+ спомпой
- Добрый день.а есть ли схема подключения подогрева без принудительной подачи на Субару форестер ej202 атмосферник.
- А почему в некоторых схемах подача осуществляется в сливную пробку, если по теории подача должна быть в вернюю часть блока?
- А почему в некоторых схемах подача осуществляется в сливную пробку, если по теории подача должна быть в вернюю часть блока?
- Подскажите по какой схеме подключить подогреватель Северс 3 кВт. на двигатель 8DC11 (V-8) Митсубиси Фусо.

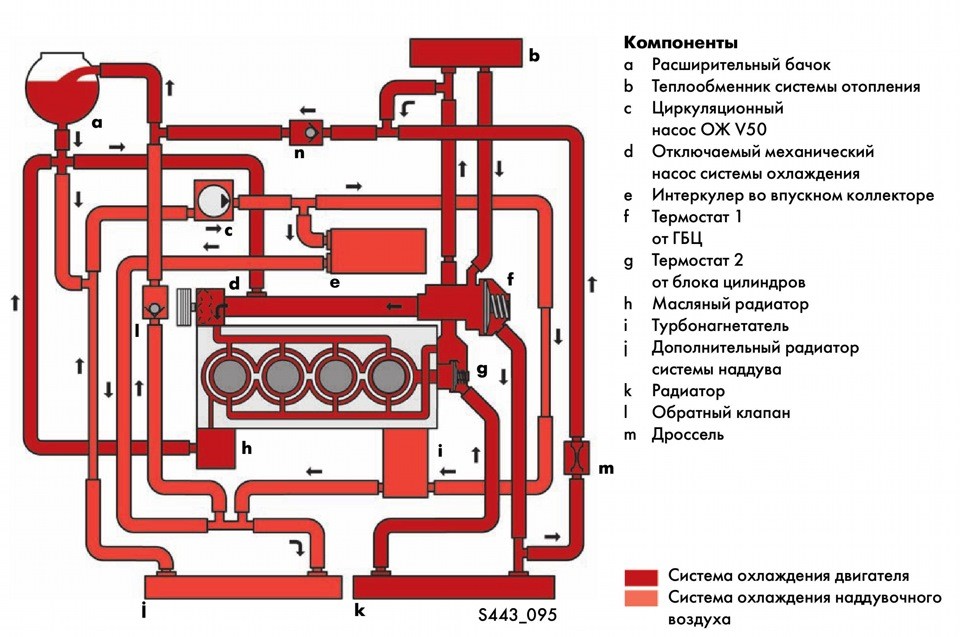

джетта 1.4 с трбиной. имеет 2 контура охлаждения двигателя:один гбц охлаждает, другой сам блок. куда правильнее врезаться, чтоб работал подогреватель и не нарушить систему охлаждения. подогреватель старт турбо
ДОБРЫЙ ДЕНЬ. нисСан AD двигатель CR12DE Скажите как подключать подогрев ож? - Здравствуйте, на Ниве обычной стоит по схеме: забор со сливной пробки блока, подача в верхний патрубок радиатора. Циркуляции нет, в чем причина? Спасибо.
- Здравствуйте как поставить подогрев на хонду капа д15 б
- Здравствуйте подскожите установил котел и печка стала дуть слабо двух зонный обогрев одна сторона все норм другая холод. В системе воздуха нет
Машина додж джорни обьем 3.6литра - 07.11.2016 09:03 Автонаходка, Олег Рахманин
Здравствуйте, как Вы поняли что нет циркуляции, возможно Вы кран печки не открыли? ...
Да.Кран не открывал. Подумал что у меня его нет. Подскажите как его найти. Заранее благодарен - Подскажите пожалуйста. Северс+ 2.0 ставил в разрез подачи отопителя по схеме производителя. Циркуляции нет. У Вас схема совершенно другая. с обратки печки в верхний патрубок радиатора для 3RZ. Правильно ли я понял что это для Северс+? и подходит мне. Заранее спасибо
- Подскажите пожалуйста как установить подогрев двигателя 220в и какой подойдут на виц двигатель 1nr-fe вариатор.
- Подскажите пожалуйста как установить подогрев двигателя 2ст с турбиной 2 литра сливная пробка находится напротив и недает закрутить стуцер
- Подскажите пожалуйста как установить подогрев двигателя 2ст с турбиной 2 литра
- Здравствуйте Toyota Hiace D4D двигатель 2KD 2,5L Подскажите пожалуйста какой резервуарный подогреватель будет более подходящий
- Хотел бы узнать.ставлю подогрев.тоесть беру из блока и подою куда? Хонда аскот g25a помогите
- Какие размеры штуцеров у подогревателя северс+ ?
- Подскажите пожалуйста где на рактисе 2006 г. закрепить подогреватель север С. Схему я понял. Какой патрубок на печке обратный?
- Здравствуйте, установили котел "Сибирь", греет но не очень. Температура по датчику на приборке максимум до отметки "С". Подскажите в чем проблема?
- Здравствуйте, подскажите схему установки на УАЗ Патриот ЗМЗ 409. Спасибо.
- Здравствуйте, подскажите схему установки на mark2 jx 110 (beams)
- Здравствуйте, королла дизельная у меня двигл. 3С-Е как расположить подогрев(с тэном который, без своей помпы)
- Здравствуйте! Подскажите пожалуйста,хочу установить Северс на Хонду Фит если я правильно вас понял выход с котла на верхний патрубок радиатора это где заливная горловина да? И ещё вопрос в автомагазинах найду я штуцер и переходник ссылку на которые вы давали ниже? Заранее благодарен!
- Его раз здравствуйте, а помпа двигателя будет продавливать через подогреватель? В подогреватель стоит свой насос для охлаждающей жидкости.заранее спасибо.
- Здравствуйте, подскажите как правельно установить предпусковой подогреватель Вэбасто термо про 90 на тойота дюна, мотор s05c объём 4,6Л.
05.10.2016 18:39 Автонаходка, Олег Рахманин
Здравствуйте Готового решения у нас нет но вот типовая схема установки автономного отопителя.
Классический вариант установки
- Здравствуйте, подскажите как правельно установить предпусковой подогреватель Вэбасто термо про 90 на тойота дюна, мотор s05c объём 4,6Л.
- Добрый день.
Машина Каптива 2,4, установил подогреватель Альянс забор ОЖ с нижнего шланга радиатора через тройник, подача ОЖ в шланг "подачи" печки,подогреватель работает одну минуту и выкл.потом ещё запуски. ВОПРОС: он и должен так работать или подключить забор ОЖ с патрубка "обратки" печки через тройник, подача ОЖ в шланг "подачи" печки через тройник.сколько по времени должен работать на улице-30
Здравствуйте!
хочу поставить предпусковой подогреватель, двигатель К7М, термостат сверху. Предложите по какой схеме подключить, или отметьте на схеме,
Спасибо.- Здравствуйте, подскажите пожалуйста,хочу купить котел webasto termo 4,как его подключить?
Машина Accord двигатель F23A1, не разобрался где подача и обратка в радиатор печки( один шланг с краником другой без).Места маловато в моторном отсеке, а шланги тянуть из под крыла неохота и слишком длинные получаться.16.09.2016 09:50 Автонаходка, Олег Рахманин
Здравствуйте, вопрос хороший, но немцы которые производили вебасту рассматривали что он будет стоять под крылом или в бампере, поэтому и длина шлангов получается около метра. Что касается печных шлангов, то Вам нужно снять один шланг и завести авто, куда поток жидкости побежит, от этого и отталкиваться, обычно обратка приходит на помпу, т.е. тот шланг который идет к помпе и есть обратка, и по моему кран стоит на подаче, который должен быть открыт. Теперь переходим к установке, то если ставить отопитель по классической схеме это в разрез шланга подачи печки, то тогда путь прохождения ОЖ до печки увеличится на сумму длин шлангов которые идут на отопитель, но тут нужно понимать в мороз когда вебаста не работает будут потери или нет. если потерь нет то тогда так и оставляем, если потери есть то тогда докупаем обратный клапан который будет отсекать прохождение ОЖ через вебасту. Или устанавливаем по другой схеме в статье в которой Вы писали есть эти схемы подключения, но тогда нужно докупать штуцера и тройники относительно Ваших шлангов. Ниже приведены схемы установки вебасто.
Классический вариант установки
.jpg)
Установка с обратным клапаном
.jpg)
- Здравствуйте, подскажите пожалуйста, собираюсь купить котел северс, нужно ли мне будет приобретать монтажный набор №2000 для двигателя 1zz, ti caldina zzt241?
